EByte RF E70 433/868/900 T14S2: piedinatura, datasheet e specifiche (1.5Km)
Il modulo EByte RF E70 xxxT14S2 è un componente all’avanguardia progettato per la comunicazione wireless efficiente e a lungo raggio, rendendolo un componente integrale delle moderne applicazioni IoT. Questo articolo fornisce una panoramica dettagliata delle sue specifiche, caratteristiche e potenziali applicazioni, offrendo spunti su perché si distingue nel mondo dei moduli di comunicazione wireless.
Immagine ad alta risoluzione dello schema dei pin
L’E70 xxxT14S2 fa parte della serie EByte E70, nota per le sue prestazioni robuste e versatilità. È specificamente progettato per soddisfare le esigenze delle applicazioni che richiedono un basso consumo energetico e comunicazione a lungo raggio. Il dispositivo si basa sulla tecnologia RF.
I moduli trasmettitori wireless E70-433TxxSx, operanti a 431~446.5MHz (Default: 433MHz), si basano su CC1310 originariamente importato da TI, con uscita a livello TTL, tensione della porta IO a 3.3V, cristallo di vibrazione industriale ad alta precisione a bassa deriva termica a 24MHz; Garantiscono la sua capacità industriale e stabilità.
Numero seriale del pin | Nome del pin | Orientamento del pin | Uso del pin |
---|---|---|---|
1 | GND | Riferimento | Messa a terra del modulo |
2 | GND | Riferimento | Messa a terra del modulo |
3 | GND | Riferimento | Messa a terra del modulo |
4 | NC | Mantenere i piedi | Lasciare inutilizzato, necessario appeso |
5 | NC | Mantenere i piedi | Lasciare inutilizzato, necessario appeso |
6 | NC | Mantenere i piedi | Lasciare inutilizzato, necessario appeso |
7 | NC | Viene utilizzato per indicare lo stato di funzionamento del modulo, l’utente sveglia l’MCU esterno, e l’uscita è bassa durante l’inizializzazione dell’auto-test di accensione, che può essere configurata come uscita a drenaggio aperto o uscita push-pull, vedi impostazioni dei parametri (può essere lasciato flottante) | Lasciare inutilizzato, necessario appeso |
8 | VCC | alimentazione | 3.3V |
Specifiche chiave
- Frequenza di funzionamento: Il dispositivo opera tipicamente nella banda dei 433 MHz, ideale per penetrare gli ostacoli e fornire un’ampia area di copertura.
- Potenza di trasmissione: L’xxxT14S2 ha una potenza di trasmissione di 14 dBm, bilanciando l’efficienza energetica con un raggio sufficiente per varie applicazioni.
- Sensibilità e portata: Con un elevato livello di sensibilità, il dispositivo può rilevare segnali più deboli, contribuendo alle sue capacità a lungo raggio, tipicamente fino a 1500 metri in condizioni aperte e chiare.
- Velocità dei dati: Supporta una velocità dei dati aerea regolabile, rendendolo flessibile per diverse esigenze di comunicazione ed efficienza.
Caratteristiche avanzate
- Correzione degli errori in avanti (FEC): L’xxxT14S2 impiega la FEC per migliorare l’integrità dei dati durante la trasmissione, correggendo automaticamente gli errori senza necessità di ritrasmissione.
- Basso consumo energetico: È progettato per un uso minimo di energia, con varie modalità di riposo e standby per estendere la durata della batteria nei dispositivi IoT.
- Modalità di funzionamento multiple: Il modulo supporta diverse modalità, inclusi modi continui e sub-packet, per soddisfare le esigenze di trasmissione dati in tempo reale o periodiche.
- Parametri configurabili: Gli utenti possono configurare vari parametri come frequenza, potenza di uscita e velocità dei dati per ottimizzare le prestazioni in base alla loro applicazione specifica.
Specifiche
- La distanza di comunicazione testata è fino a 1.5/6km
- Potenza massima di trasmissione di 1W, regolabile su più livelli tramite software;
- Supporta la banda ISM globale senza licenza a 433MHz;
- Supporta la velocità dei dati aerea di 2.5kbps~168kbps;
- Basso consumo energetico per applicazioni alimentate a batteria;
- Può raggiungere fino a 115200bps di trasmissione di frame continui senza limiti di lunghezza del pacchetto
- L’E70-433T14S/S2 supporta un’alimentazione di 2.2 ~ 3.8V, un’alimentazione superiore a 3.3V per garantire le migliori prestazioni;
- Design standard di grado industriale, supporta -40 ~ 85 °C per un funzionamento prolungato;
- Punto di accesso IPEX, foro timbro opzionale, facilita lo sviluppo secondario dell’utente, facilita l’integrazione.
Opzioni antenna

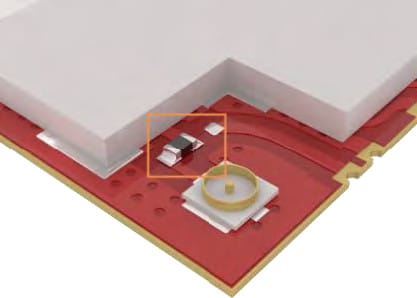

Puoi utilizzare un connettore IPEX o foro timbro, ma per il primo (default), devi avere la resistenza in questa posizione.

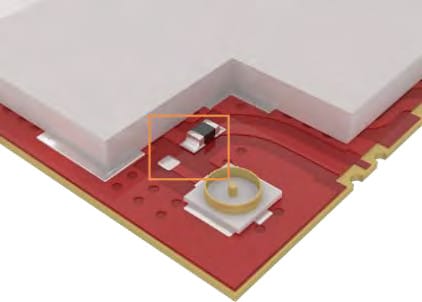

Se vuoi reindirizzare la configurazione al foro timbro, devi risaldare la resistenza in questo modo.
Caratteristiche fisiche
- Dimensioni e fattore di forma: L’xxxT14S2 è noto per le sue dimensioni compatte, rendendolo adatto per applicazioni con limitazioni di spazio.
- Opzioni antenna: Tipicamente offre flessibilità nelle scelte dell’antenna per ottimizzare la portata e le prestazioni in base allo scenario di implementazione.
- Opzioni di interfaccia: Il dispositivo viene fornito con interfacce di comunicazione standard, rendendolo facile da integrare con una vasta gamma di microcontrollori e sistemi.
