ESP32-C3 Super Mini: schema pin ad alta risoluzione, datasheet e specifiche

Spread the love

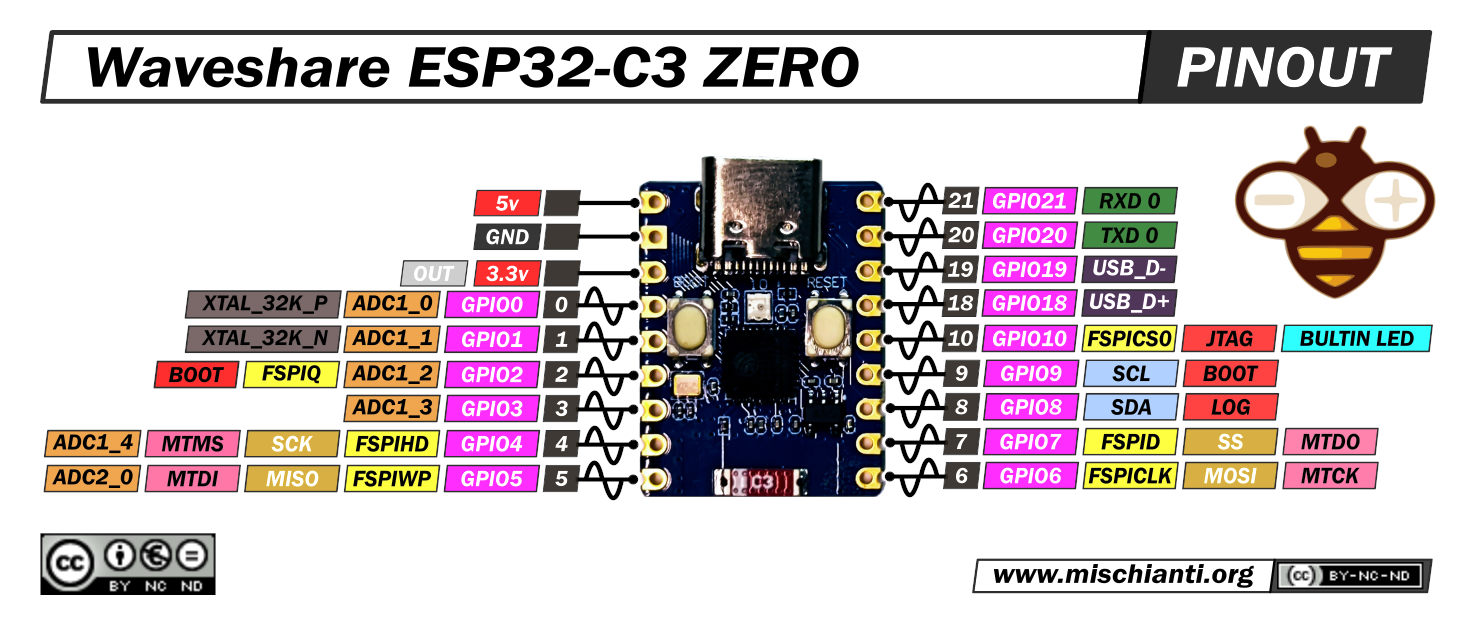

Immagine ad alta risoluzione

L’ESP32-C3 Super Mini è una scheda di sviluppo ultra-compatta basata sul SoC ESP32-C3 FN4 di Espressif. Dispone di un processore RISC-V a singolo core a 32 bit fino a 160 MHz, Wi-Fi 2,4 GHz integrato (802.11 b/g/n) e Bluetooth 5.0 LE, e una modalità deep-sleep a basso consumo (~43 µA). Con dimensioni di soli 22,5 × 18 mm e un regolatore 3,3 V a bordo, è ideale per progetti IoT con spazio e alimentazione limitati.

Dove acquistare: la mia selezione di ESP32-C3 LuatOS esp32c3 Core - ESP32-C3-DevKitC-02 - ESP32-C3-MINI-1 - WeMos LOLIN C3 PICO - WeMos LOLIN C3 Mini v2.1 - WeMos LOLIN C3 Mini v1.0 - ESP32 S3 Purlple AI-S3 - ESP32 C3 Zero - ESP32 C3 SuperMini

Panoramica della scheda

  • SoC: ESP32-C3 FN4, RISC-V a singolo core @ 160 MHz
  • Memoria: 400 KB SRAM, 384 KB ROM, 4 MB flash integrata
  • Wireless: Wi-Fi 802.11 b/g/n, Bluetooth 5.0 LE
  • Alimentazione:
    • Ingresso: USB-C o esterno 5 V (3,3–6 V)
    • Uscita: 3,3 V regolati fino a 500 mA
  • Tensione I/O: 3,3 V
  • Corrente in deep-sleep: ~43 µA
  • Interfacce: ADC, PWM, SPI, I²C, UART, GPIO
  • Dimensioni: 22,5 × 18 mm

Interfacce periferiche avanzate

  • 22 o 16 GPIO programmabili
  • Interfacce digitali:
    • 3 × SPI
    • 2 × UART
    • 1 × I²C
    • 1 × I²S
    • Peripheral remoto con 2 canali trasmittenti e 2 riceventi
    • Controller LED PWM con fino a 6 canali
    • Controller USB Serial/JTAG a piena velocità
    • Controller DMA generale (GDMA) con 3 canali trasmittenti e 3 riceventi
    • 1 × controller TWAI® compatibile ISO 11898-1 (CAN 2.0)
  • Interfacce analogiche:
    • 2 × ADC SAR a 12 bit, fino a 6 canali
    • 1 × sensore di temperatura
  • Timer:
    • 2 × timer generici a 54 bit
    • 3 × watchdog timer digitali
    • 1 × watchdog timer analogico
    • 1 × timer di sistema a 52 bit

Wi-Fi

  • Compatibile IEEE 802.11 b/g/n
  • Supporta larghezza di banda 20 MHz e 40 MHz nella banda 2,4 GHz
  • Modalità 1T1R con velocità fino a 150 Mbps
  • 4 interfacce virtuali Wi-Fi
  • 802.11mc FTM

Bluetooth

  • Bluetooth LE: Bluetooth 5, Bluetooth mesh
  • Modalità alta potenza (21 dBm)
  • Velocità: 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps
  • Advertising extensions
  • Set multipli di advertising
  • Algoritmo di selezione canale
  • Meccanismo interno di coesistenza Wi-Fi/Bluetooth con antenna condivisa

Sicurezza

  • Avvio sicuro
  • Crittografia della flash
  • OTP a 4096 bit, fino a 1792 bit utilizzabili
  • Accelerazione hardware crittografica:
    • AES-128/256 (FIPS PUB 197)
  • Controllo dei permessi
  • Acceleratore SHA (FIPS PUB 180-4)
  • Acceleratore RSA
  • Generatore di numeri casuali (RNG)
  • HMAC
  • Firma digitale

Specifiche tecniche

CategoriaDettagli
MicrocontrolloreESP32-C3 FN4 (RISC-V 32 bit) @ 160 MHz
Flash4 MB integrati
SRAM / ROM400 KB / 384 KB
Wi-Fi2,4 GHz 802.11 b/g/n
BluetoothBluetooth 5.0 LE
ADCADC1 (6 canali), risoluzione 12 bit
PWMDisponibile sulla maggior parte dei GPIO
SPI1× SPI hardware, pin rimappabili via software
I²C2× bus I²C software, SDA/SCL assegnabili
UART2× interfacce UART; seriale USB via CH340 (USB-C)
Regolatore di alimentazioneUscita 3,3 V fino a 500 mA
Dimensioni22,5 × 18 mm
Corrente in deep-sleep~43 µA

PIN

PIN UART (Universal Asynchronous Receiver-Transmitter):

  • U0RXD (GPIO20): pin di ricezione UART0 per la ricezione di dati seriali.
  • U0TXD (GPIO21): pin di trasmissione UART0 per l’invio di dati seriali.

PIN I²C (Inter-Integrated Circuit): l’ESP32-C3 non ha pin I²C dedicati. Tuttavia, è possibile implementare I²C via software (bit-banging) utilizzando qualsiasi GPIO disponibile. Ad esempio, si possono usare GPIO12 (SPIHD) e GPIO13 (SPIWP) per SCL (clock) e SDA (dati).

How To

  1. ESP32: piedinatura, specifiche e configurazione dell’Arduino IDE
  2. ESP32: fileSystem integrato SPIFFS
  3. ESP32: gestire più seriali e logging per il debug
  4. ESP32 risparmio energetico pratico
    1. ESP32 risparmio energetico pratico: gestire WiFi e CPU
    2. ESP32 risparmio energetico pratico: modem e light sleep
    3. ESP32 risparmio energetico pratico: deep sleep e ibernazione
    4. ESP32 risparmio energetico pratico: preservare dati al riavvio, sveglia a tempo e tramite tocco
    5. ESP32 risparmio energetico pratico: sveglia esterna e da ULP
    6. ESP32 risparmio energetico pratico: sveglia da UART e GPIO
  5. ESP32: filesystem integrato LittleFS
  6. ESP32: filesystem integrato FFat (Fat/exFAT)
  7. ESP32-wroom-32
    1. ESP32-wroom-32: flash, piedinatura, specifiche e configurazione dell’Arduino IDE
  8. ESP32-CAM
    1. ESP32-CAM: piedinatura, specifiche e configurazione dell’Arduino IDE
    2. ESP32-CAM: upgrade CamerWebServer con gestione della luce flash
  9. ESP32: ethernet w5500 con chiamate standard (HTTP) e SSL (HTTPS)
  10. ESP32: ethernet enc28j60 con chiamate standard (HTTP) e SSL (HTTPS)
  11. Come usare la scheda SD con l’esp32
  12. esp32 e esp8266: file system FAT su memoria SPI flash esterna
  13. Gestione aggiornamenti firmware e OTA
    1. Gestione del firmware
      1. ESP32: flash del firmware binario compilato (.bin)
      2. ESP32: flash del firmware e filesystem (.bin) con strumenti grafici
    2. Aggiornamento OTA con Arduino IDE
      1. Aggiornamenti OTA su ESP32 con Arduino IDE: filesystem, firmware e password
    3. Aggiornamento OTA con browser web
      1. Aggiornamenti OTA su ESP32 tramite browser web: firmware, filesystem e autenticazione
      2. Aggiornamenti OTA su ESP32 tramite browser web: caricamento in HTTPS (SSL/TLS) con certificato autofirmato
      3. Aggiornamenti OTA su ESP32 tramite browser web: interfaccia web personalizzata
    4. Aggiornamenti automatici OTA da un server HTTP
      1. Aggiornamento automatico Firmware OTA dell’ESP32 dal server
      2. Aggiornamento automatico Firmware OTA dell’ESP32 dal server con controllo della versione
      3. Aggiornamento automatico Firmware OTA dell’ESP32 in HTTPS (SSL/TLS) con certificato autofirmato affidabile
    5. Aggiornamento del firmware non standard
      1. Aggiornamento firmware e filesystem ESP32 dalla scheda SD
      2. Aggiornamento firmware e filesystem ESP32 con client FTP
  14. Integrare LAN8720 con ESP32 per la connettività Ethernet con plain (HTTP) e SSL (HTTPS)
  15. Collegare l’EByte E70 (CC1310) ai dispositivi ESP32 c3/s3 ed un semplice sketch di esempio
  16. ESP32-C3: piedinatura, specifiche e configurazione dell’IDE Arduino
  17. Integrazione del modulo W5500 su ESP32 con Core 3: supporto nativo ai protocolli Ethernet con SSL e altre funzionalità
  18. Integrazione del modulo LAN8720 su ESP32 con Core 3: supporto nativo del protocollo Ethernet con SSL e altre funzionalità.
  19. Dallas DS18B20
  20. Guida all’I2C su ESP32: comunicazione con dispositivi eterogenei 5v 3.3v, gestione interfacce aggiuntive
  21. Display

Scheda tecnica

ESP32c3 datasheet

No online PDF viewer installed. Download!

Schema elettrico ESP32-C3-SuperMini

No online PDF viewer installed. Download!

Dimensioni del PCB
